Reichenbach GmbH stellt Neuheit für Zahnriemen in der Fördertechnik vor
Ein geschlossener Ring ohne Anfang und Ende – so läuft ein Zahnriemen in einer Maschine. Wird ein Riemen beschädigt, steht der Betrieb unter Umständen vor einem Problem: Um einen neuen Endlosriemen einzubauen, muss gegebenenfalls ein Großteil der Anlage demontiert werden – falls der Betrieb überhaupt für jede Transportstrecke Zahnriemen in der richtigen Länge als Reserve gelagert hat. Zahnriemen sind zwar auch als Rollenware erhältlich, aber ohne eine sorg-
fältige Vorbereitung der Zahnriemen ist eine stabile, haltbare Endverbindung nicht möglich. Vor dem Heißverschweißen müssen die Enden deshalb in Z- oder Fingerform geschnitten werden, sodass sie ineinandergreifen. Für diesen Vorgang hat die Reichenbach GmbH aus Eichenau bei München, selbst ein Anbieter von Zahnriemen und Transportbandlösungen, die mobilen Zahnriemenstanzen Z-8 und Z-14 entwickelt, die eine Reparatur oder einen Neueinbau von vorhandener Rollenware schnell und problemlos erlauben.
Fingerstanze und Heizpresse ermöglichen stabile Endlosverbindung
Die kompakten, nur rund 30 kg schweren Stanzgeräte sind für Polyurethan-Zahnriemenqualitäten ausgelegt und können selbst durch Stahlcorden schneiden. Das Modell Z-8 eignet sich für die Riemenausführungen T 5, T 10, AT 5 und AT 10, das Modell Z-14 kann Riemen bis T 20 und AT 20 stanzen. Beide Varianten lassen sich bei allen Standardbreiten zwischen 20 und 75 mm einsetzen, eine Weiterentwicklung für Zahnriemen mit bis zu 150 mm Riemenbreite ist bereits in der Entwicklung. Mit einer 2-Messer-Technik schneidet die Stanze Z-8 pro Stanzvorgang einen Zacken der Z-Verbindung in den Zahnriemen, bevor für den nächsten Zacken eine Raste weitergeschoben wird. Die Stanze Z-14 verfügt dagegen über ein Messer in Kombination mit einer zum jeweiligen Riemenprofil passenden Schablone, die das Messer führt. Sind alle Schnitte in eine Richtung gesetzt, lässt sich das Stanzmesser einfach um eine definierte Gradzahl schwenken, um die Zacken zu vervollständigen. Nach dem Stanzen lassen sich eventuell überstehende Drähte des Zugträgers mit einem Seitenschneider einfach entfernen.
Wurden beide Riemenenden gestanzt, kann der neue Zahnriemen in die Zahnriemen-Heizpresse eingelegt werden. Mit der tragbaren Heizpresse der Reichenbach GmbH lassen sich die Enden in der Anlage unkompliziert zu einer belastbaren Z-Verbindung verschweißen, sodass das Endlosband wiederhergestellt ist. Zur schnellen Kühlung des Heizgeräts ist ergänzend ein handliches Kühlsystem erhältlich, bestehend aus einem Wasserbehälter mit integrierter Pumpe. Der ganze Vorgang dauert in der Regel nur 30 bis 60 Minuten, danach ist die Maschine wieder einsatzbereit.
Kompaktes Reparaturset für Transportstraßen mit Zahnriemen

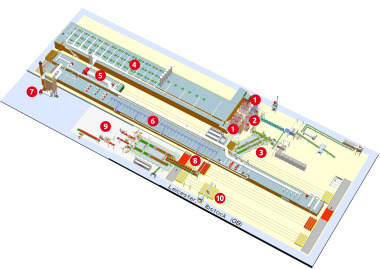

Durch die Möglichkeit, den neuen Zahnriemen von der Rolle zu nehmen und vor Ort auf die jeweils benötigte Länge zuzuschneiden, reduziert sich auch der Lagerhaltungsaufwand im Unternehmen, da nicht mehr für jede Transportstrecke ein passender Riemen auf Vorrat gelegt werden muss. Erste Firmen, wie etwa ein Ziegeleiausrüster, setzen bereits auf diese Vorteile und geben sie an ihre Kunden weiter. Gerade in der Ziegelherstellung, wo die gepressten, getrockneten oder gebrannten Ziegel oft auf zehn oder mehr synchron laufenden Zahnriemen transportiert werden, kann schon ein einzelner defekter Trägerriemen erhebliche Kosten verursachen. Die Stanzen werden komplett mit Er-
satzmessern in einem handlichen Transportkoffer geliefert. Die Z-14-Stanze ist mit unterschiedlichen Zahnriemenschablonen ausrüstbar. Stanze, Heizpresse und Kühlsystem sind auch als Komplettset in einem passenden Gerätekoffer erhältlich.
