Positive Effekte durch den Einbau von Nachleiträdern in Drehlüfter

Drehlüfter sind die am häufigsten eingesetzten Belüftungsaggregate in der Ziegelindustrie. Durch den Luftverteiler werden hohe Ausblasgeschwindigkeiten erzeugt, mit denen im angrenzenden Ziegelbesatz große Luftturbulenzen erzielt werden. Zusammen mit der Rotationsbewegung des Luftverteilers entsteht hierdurch eine gleichmäßige Trocknung der Ziegel. Allerdings entstehen durch die drallbehaftete Strömung des Axialventilators an der Wand des Luftverteilers Druckverluste durch Reibung.

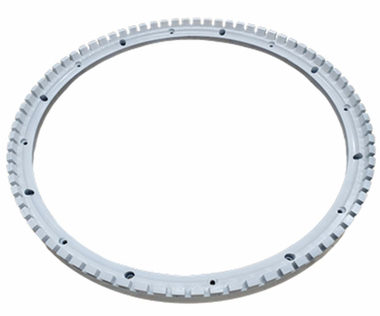

Durch die seit einigen Jahren eingesetzten Nachleitapparate wird die Strömung der Lüfterradflügel nun gezielt umgelenkt. Der festzustellende Effekt der Nachleitapparate ist so groß, dass die Motorgröße bei gleichem Luftvolumenstrom um eine Stufe verkleinert werden kann. Im umgekehrten Fall, also bei gleichbleibender Motorleistung,  kann der Volumenstrom um 10 bis 15 % erhöht werden. Inzwischen sind durch den Einbau von Nachleiträdern in Drehlüfter weitreichende Erfahrungen gewonnen worden. Dabei hat sich gezeigt, dass sich positive Effekte nicht nur im elektrischen Energieverbrauch und im Luftvolumenstrom zeigen. Durch eine bessere Tiefenwirkung des Luftstrahls trocknen zudem die hinteren Ziegel im Besatz schneller. In Kombination mit einem Frequenzumformer kann in Konsequenz die Motordrehzahl weiter gesenkt und zusätzlich Strom gespart werden.

Dipl.-Ing. (FH) Erik Leu, Robert Thomas Metall- und Elektrowerke GmbH & Co. KG
